ストレートタイプ

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	A'	B	B'	M	N	L	使用パイプ
SG-32A（VP用）	54	54	37	37	70	40	150	30用 VP
SG-32A（SGP用）	54	54	42	42	70	40	150	32用 SGP（32AL加工品）
SG-32AL	54	54	42	42	200	40	300	32用 SGP（30用VP加工可）
SG-40A	59	59	47	47	70	40	150	40用 VP SGP
SG-40AL	59	59	47	47	170	40	250	40用 VP SGP
SG-50A	72	72	60	60	100	50	200	50用 VP SGP
SG-50AL	72	72	60	60	200	50	300	50用 VP SGP
SG-65A	88	88	76	76	100	40	200	65用 VP SGP
SG-65AL	88	88	76	76	150	40	250	65用 VP SGP
SG-80AS	101	101	89	89	60	50	185	75用 VP SGP
SG-80AC	101	101	89	89	150	50	275	75用 VP SGP
SG-100AC	127	127	113	113	120	60	250	100用 VP SGP

偏芯タイプ

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	A'	B	B'	M	N	L	偏芯	用途／使用パイプ
SG-50BZ	72	72	60	60	50	40	150	15	洗濯機防水パン用 ユニットバス用 50用　VP SGP
SG-50AZS	72	72	60	60	80	40	200	15	洗濯機防水パン用 ユニットバス用 50用　VP SGP
SG-50AZII	72	72	60	60	70	40	200	25	洗濯機防水パン用 ユニットバス用 50用　VP SGP
SG-50AZ	72	72	60	60	100	50	250	25	洗濯機防水パン用 ユニットバス用 50用　VP SGP
SG-80PZ	107	100	89	88	100	40	220	15	ユニットトイレ用 ユニットバス用 75用　VP SGP M側50カット可
SG-80AZ	101	101	89	89	100	50	275	35	ユニットトイレ用 ユニットバス用 75用　VP SGP
SG-100AZ	127	127	113	113	120	60	275	30	ユニットトイレ用 ユニット配管の結び 100用　VP SGP M側60カット可

ソケットタイプ

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	A'	B	B'	M	N	L	使用パイプ
SG-50B	72	74	60	60	50	35	150	50用 VP SGP
SG-50BR	72	74	60	66	50	35	150	片側50用ソケット×50用 VP SGP
SG-80S	108	101	89	89	40	40	125	75用 VP SGP
SG-80A	105	101	88	88	40	40	140	75用 VP SGP
SG-80F	104	100	88	88	50	40	170	75用 VP SGP
SG-80E	106	102	88	88	50	40	200	75用 VP SGP
SG-80EL	104	100	88	88	50	40	230	75用 VP SGP
SG-100A	130	130	114	114	50	50	300	100用 VP SGP

＊75用は、ご注文時に納期確認下さい。

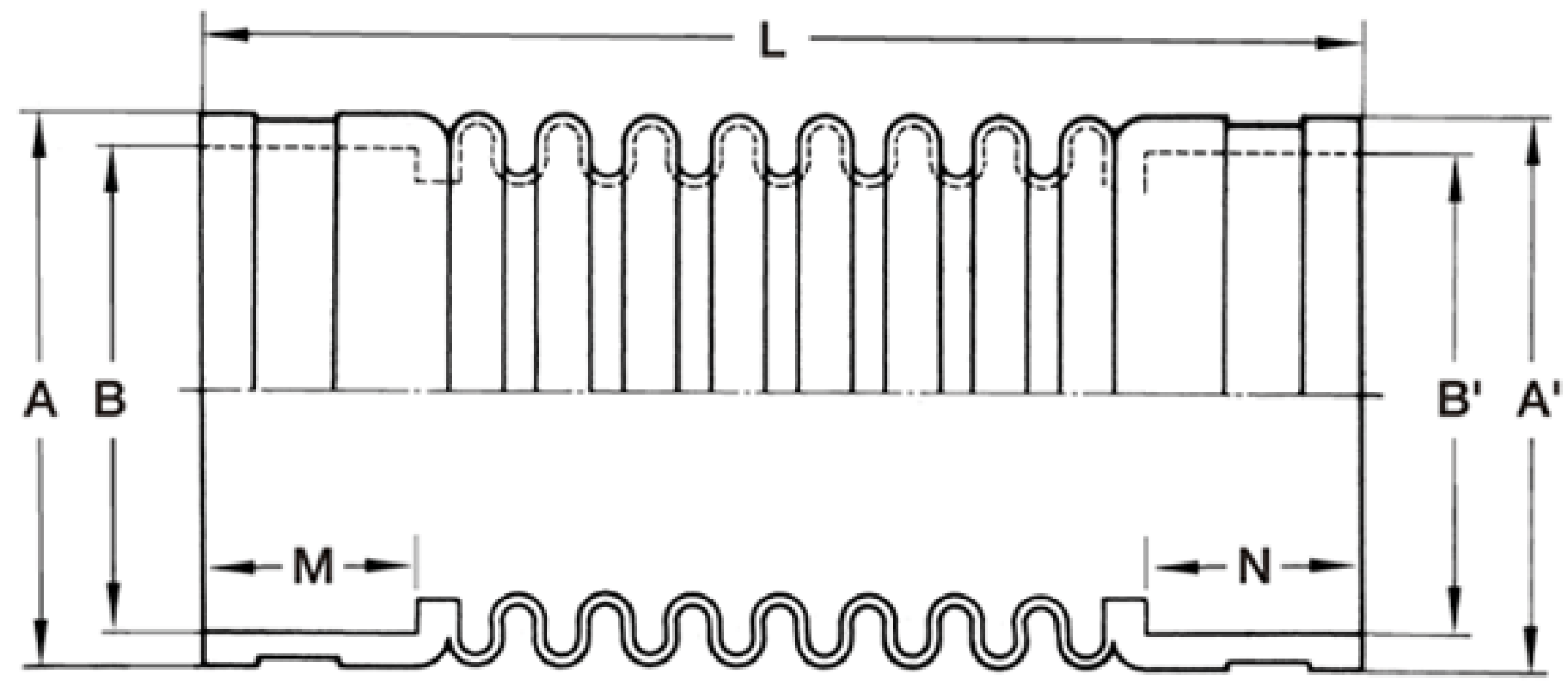

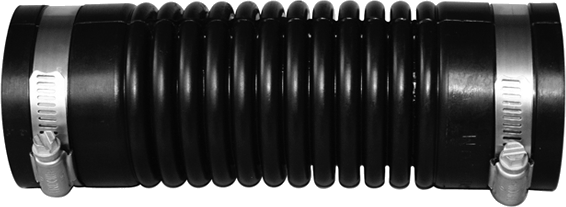

Mタイプ（ジャバラ）

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	A'	B	B'	M	N	L	使用パイプ
SG-40M	59	59	47	47	40	40	200	40用 VP SGP
SG-50M	70	70	60	60	40	40	200	50用 VP SGP
SG-80M	100	100	89	89	40	40	210	75用 VP SGP
SG-80ML	106	101	89	89	45	40	270	75用 VP SGP
SG-100M	126	126	114	114	44	44	250	100用 VP SGP
SG-200M	247	236	227	216	50	50	270	200用 ソケット×200用VP SGP （両側VP SGP接続加工可）

＊内面もジャバラになります。

エルボタイプ

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	A'	B	B'	M	N	I	L	使用パイプ
SG-25BLA	51	43	31	31	40	40	95	78	25用　VP
SG-40BLS	59	59	47	47	40	24	100	50	40用　VP SGP
SG-40BLA	57	57	47	47	50	42	120	90	40用　VP SGP
SG-50BLA	72	72	60	60	38	38	120	90	50用　VP SGP
SG-50BLB	72	72	60	60	70	40	140	90	50用　VP SGP　 M側30カット可
SG-50BLL	72	72	60	60	70	40	215	100	50用　VP SGP M側30カット可
SG-65BLA	88	88	76	76	100	40	200	105	65用　VP SGP M側50カット可
SG-80BLSK	100	104	88	88	33	33	90	73	75用　VP SGP
SG-80BLEK	100	106	88	88	40	40	120	120	75用　VP SGP
SG-80BLCK	100	106	88	88	40	40	150	120	75用　VP SGP
SG-80BLACK	100	106	88	88	40	40	200	120	75用　VP SGP
SG-80BLBK	100	106	88	88	40	40	300	120	75用　VP SGP ※受注生産品
SG-80BLLK	100	106	88	88	40	40	400	120	75用　VP SGP ※受注生産品
SG-100BLA	130	130	114	114	110	50	200	130	100用　VP SGP M側50カット可
SG-100BLS	130	130	114	114	80	50	150	120	100用　VP SGP M側30カット可

＊M側カット可の商品以外は、両側ソケット受け口になります。
　両側ソケット受け口の商品は、上流（一次側）、下流（二次側）の指定はございません。
　受注生産品につきましては、ご注文時に納期を確認下さい。

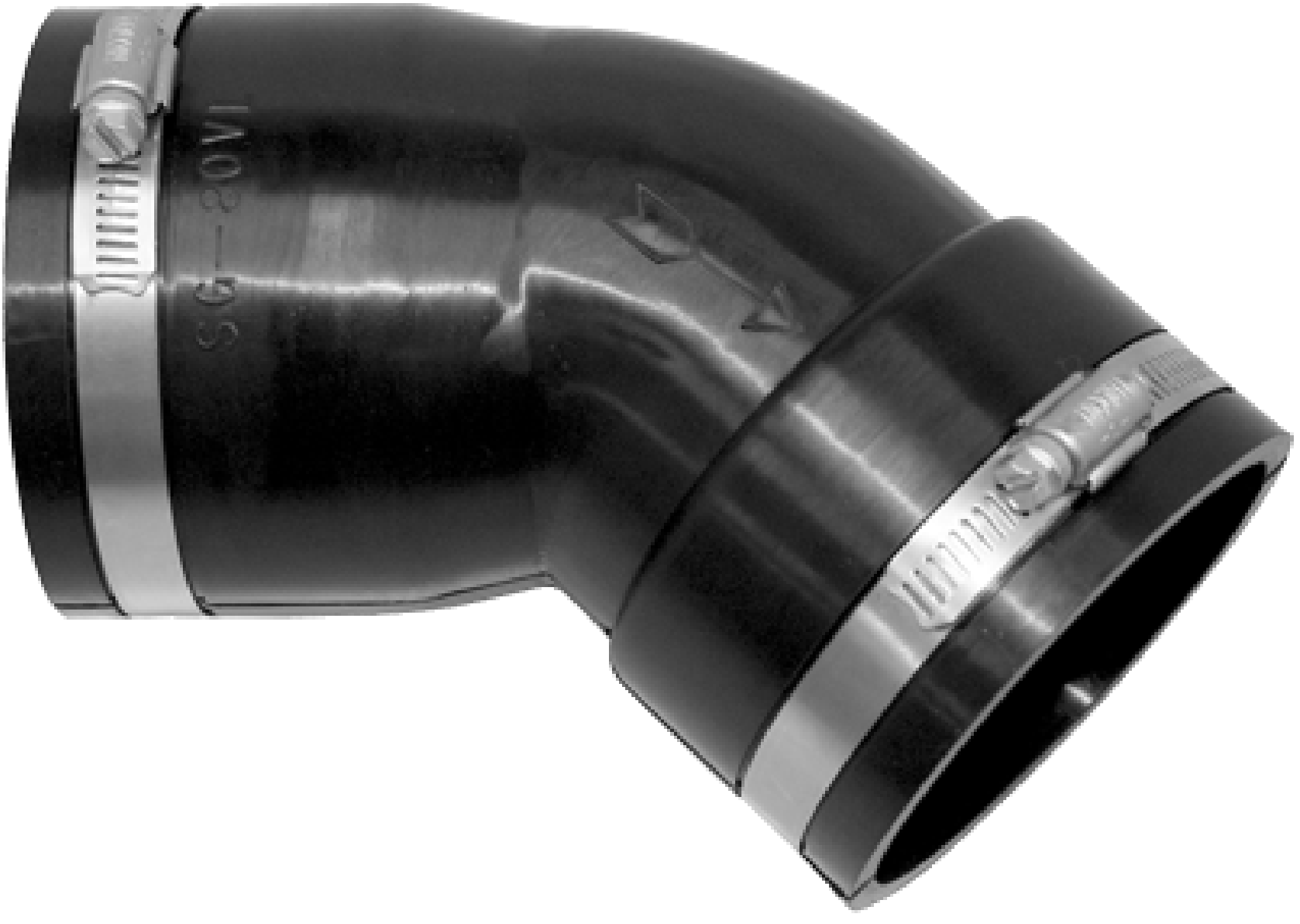

45°エルボタイプ

意匠登録取得済み

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	A'	B	B'	M	N	I	L	使用パイプ
SG-50VL	72	72	60	60	50	50	90	90	50用　VP SGP
SG-80VL	101	101	89	89	60	50	100	90	75用　VP SGP

＊50VLは、両側ソケット受け口になります。

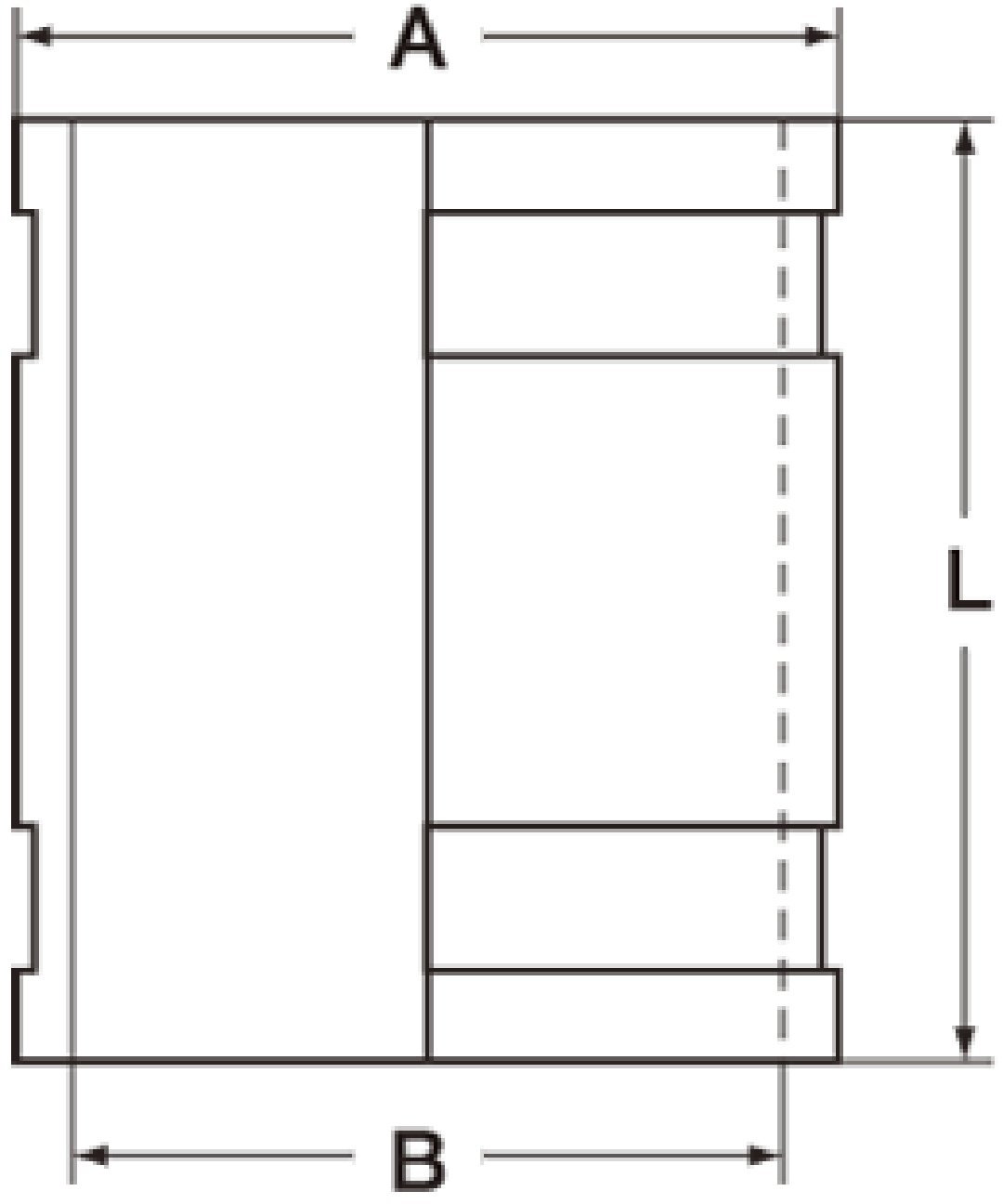

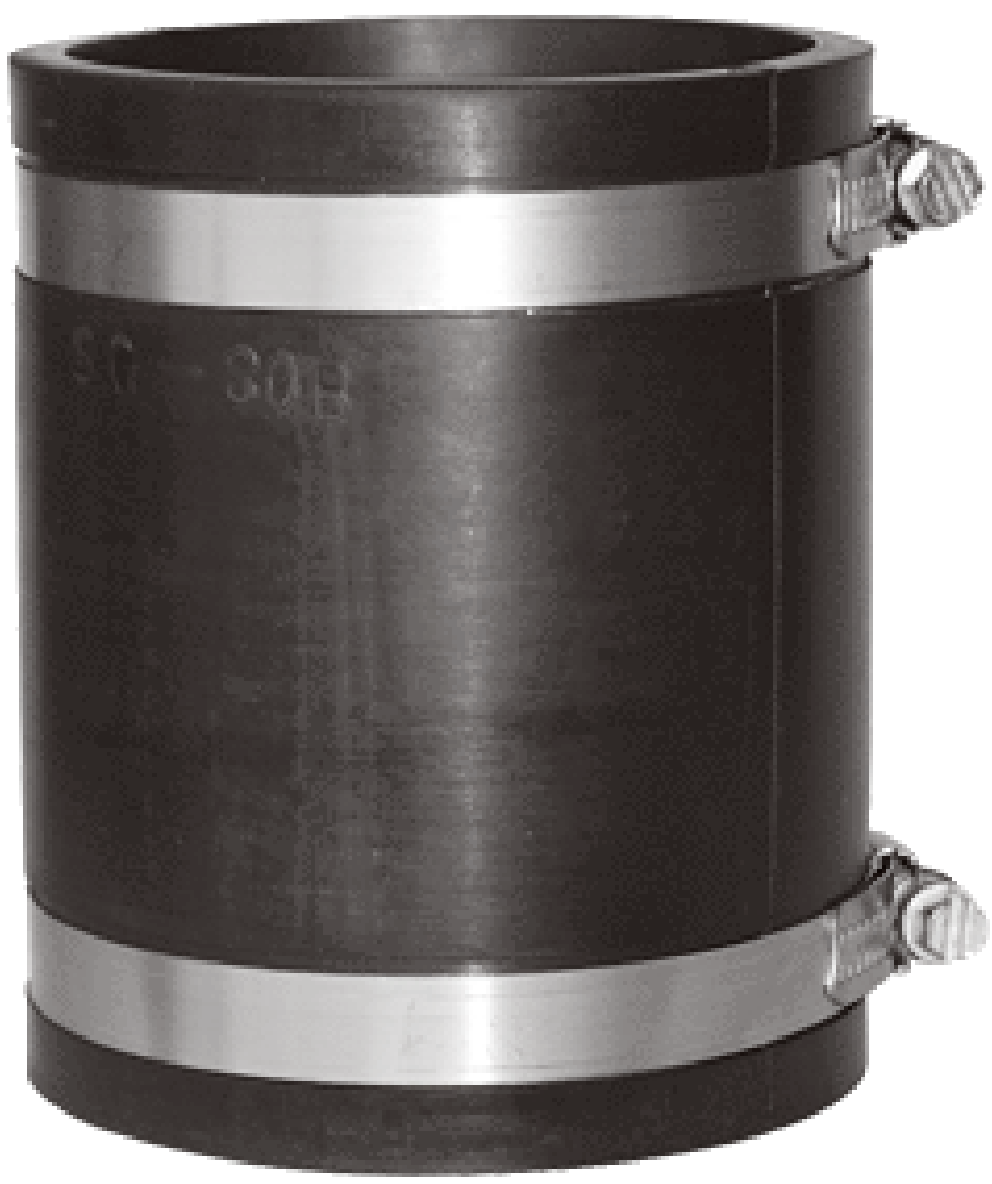

筒型タイプ

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	B	L
SG-50BX	72	60	130
SG-65B	88	76	100
SG-80B	100	88	120
SG-100B	130	114	100〜400
SG-125B	160	140	200〜500
SG-150B	185	165	200〜500
SG-200B	236	216	300
SG-250B	290	267	400

＊100B以上バンド用溝ナシ
　100B～150Bは、L寸内で長さを御指定下さい。
　挿入長さは、現場の状況に合せ、しっかりとバンドがかかる位置で調整してください。

アダプター

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	B	C	D	E	H	用途/使用パイプ
SG-2530	45	25	35	30	24	18	手洗器　25P×VP30
SG-2540	52	25	43	36	32	22	手洗器　25P×VP40 （SG-2530+SG-32B）
SG-32B	52	32	43	36	32	20	洗面器　32P×VP40（Sトラップ用）
SG-32C	56	32	44.5	38	30	20	洗面器　32P×VU40（Pトラップ用）
SG-3250	70	32	52	45	37	38.5	32P×50VP （SG-32B+SG-3850）
SG-3850	70	38	52	45	37	35	38P×50VP
SG-6540	80	48	70	53	43	42	40×65　VP SGP ※受注生産品

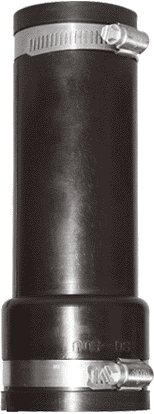

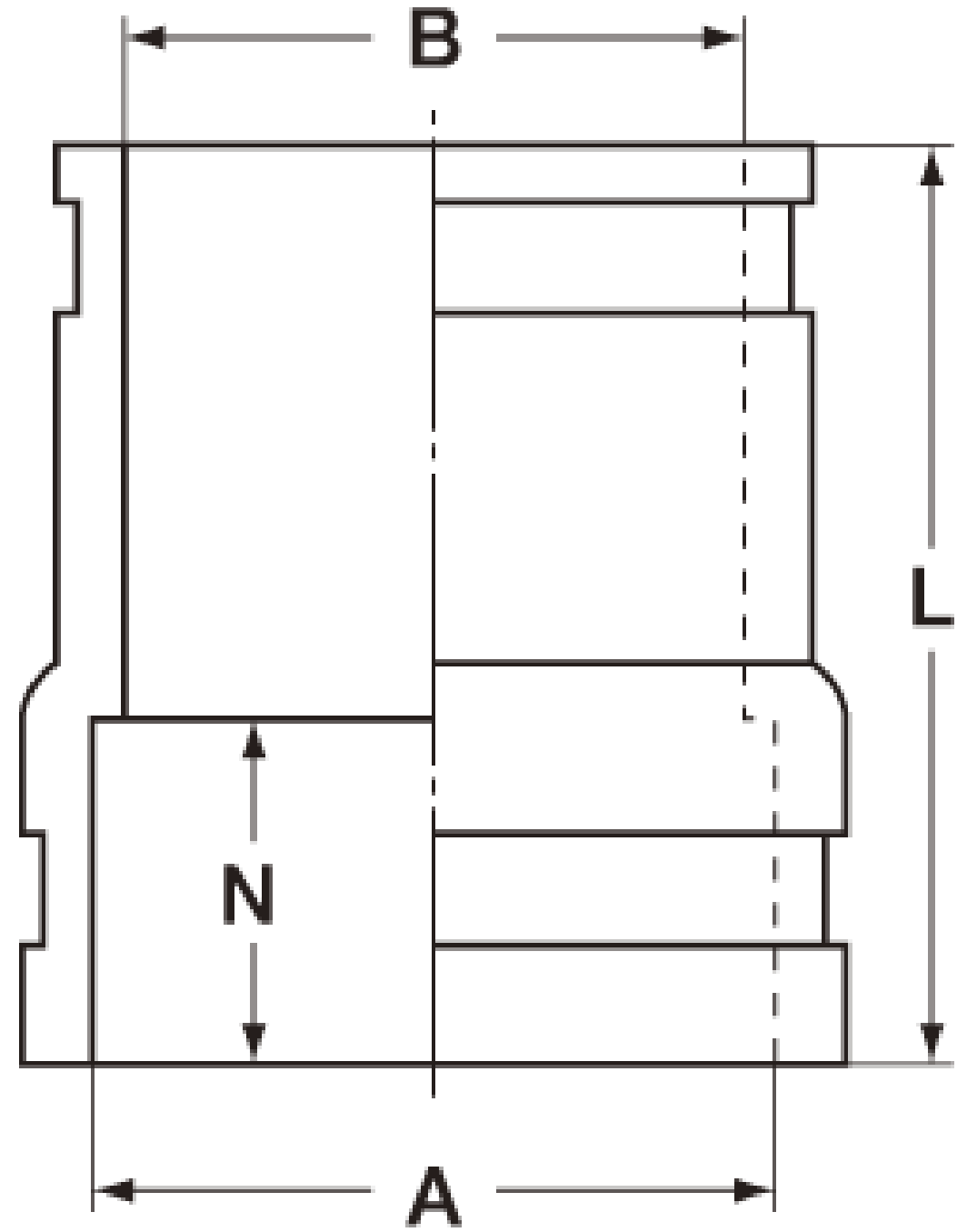

片側銅管タイプ

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A	B	N	L
SG-50C	60	52	29	80
SG-50U	60	52	50	200
SG-65CL	76	66	50	410
SG-80U	88	78	50	200
SG-100U	114	100	50	240

便器接続エルボタイプ

●使用パイプ：洋風和風大便器×75用 VP SGP
●使用色：アイボリー

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

在庫無くなり次第販売終了となります

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	A(便器側)	B(配管側)	C	D
SG-80BLS	92	88	73	90
SG-80BLE	94	88	120	120
SG-80BLC	94	88	120	150
SG-80BLAC	94	88	120	200

便器接続ストレートタイプ

●使用パイプ：洋風和風大便器×75用 VP SGP
●使用色：アイボリー

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

在庫無くなり次第販売終了となります

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	L	A(便器側)	B(配管側)	C	D	E
SG-80AE	83	94	89	50	3	30
SG-80E	200	92	88	50	110	40
SG-80EL	230	92	88	50	140	40

便器接続偏芯タイプ

●使用パイプ：洋風和風大便器×75用 VP SGP
●使用色：アイボリー

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

在庫無くなり次第販売終了となります

× ❮ ❯

横にスクロールできます→

寸法表

品名/記号	L	A(便器側)	B(配管側)	C	D	E	偏芯
SG-80PZ	220・170	95	88	100・50	74	40	15

「注意事項」
＊L寸220または170のどちらかを御指定下さい。
＊最初に付属のオーリングを便器吐水口にセットして下さい。
　その上にSG-80PZをはめ込み、バンドの下にオーリングがくるようにして下さい。
　バンドはめり込む程締め込まないでください。
