SGゴムプレート
※ご注文時に色の指定をお願いします。(白・黒)

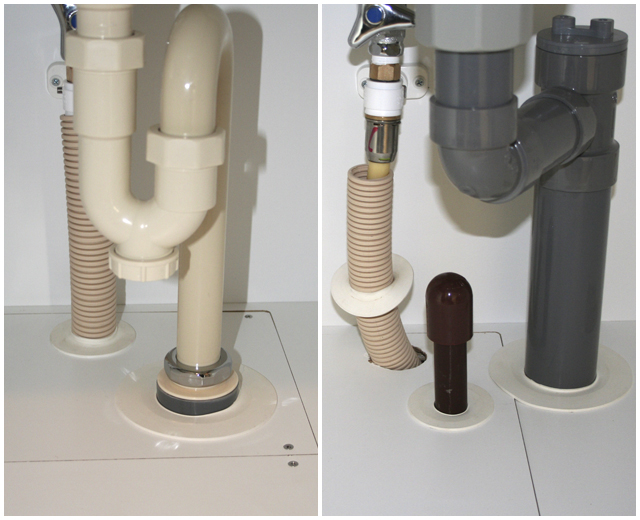

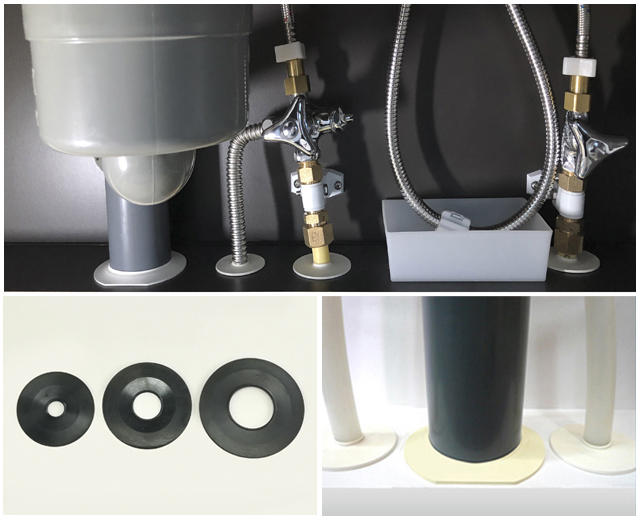

配管時に開けた穴を目隠しする時に使用します。
このSGゴムプレートは、集合住宅を多く手がける施工業者様より提案を受けて、当社の技術とノウハウを生かして開発されました。

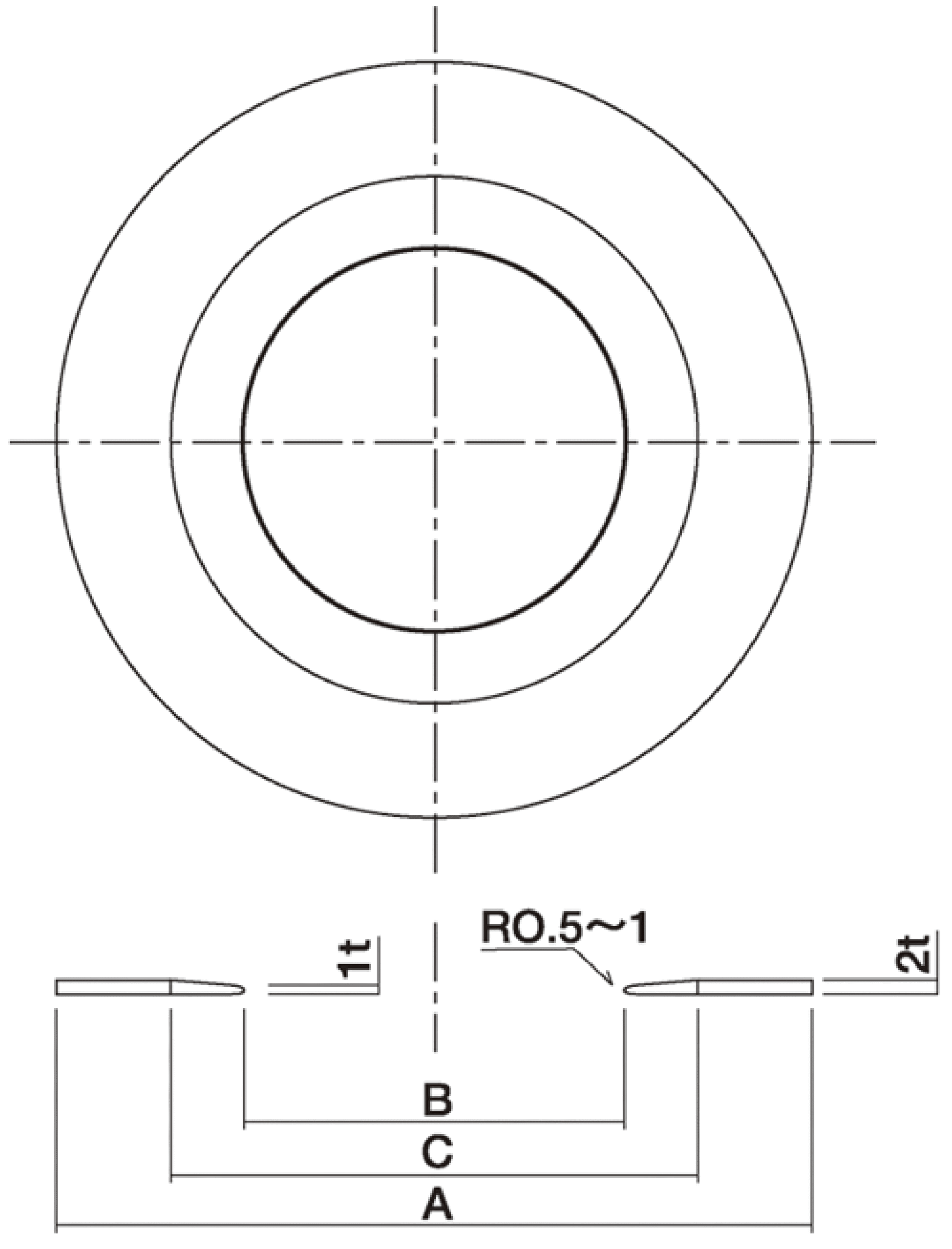

＊選定方法は、パイプ外径より、B寸法が小さいものをお選び下さい。
＊ご指定の外径、内径での制作も承っております。リブやテーパーのない2mm厚のシール付きゴム板になります。
＊サヤ管は、ジャバラのくぼみにかかるサイズを選定して下さい。
実用新案取得済み
×
![]()
横にスクロールできます→
| 品名/記号 | A | B | C | 用途／使用パイプ |
|---|---|---|---|---|
| SG-ゴムプレート 50ΦM | 50 | 11 | 30 | パイプ外径13 ポリエチレン管10 |
| SG-ゴムプレート 52ΦI | 52 | 26 | 40 | パイプ外径27～30 20SGP ポリエチレン管20 ワン座内に納まります |
| SG-ゴムプレート 60ΦP | 60 | 13 | 38 | パイプ外径17～22 VP13・16 SGP15 ポリエチレン管13～16 |
| SG-ゴムプレート 60ΦP2 | 60 | 16 | 38 | パイプ外径18～24 （遮熱管・サヤ管） |
| SG-ゴムプレート 70ΦC | 70 | 22 | 46 | パイプ外径25～34 20・25VP SGP ポリエチレン管20 サヤ管22～28 |
| SG-ゴムプレート 80ΦW | 80 | 13 | 40 | パイプ外径17～22 VP13・16 SGP15 ポリエチレン管13～16 |
| SG-ゴムプレート 80ΦS | 80 | 34 | 60 | 30VP・32SGP 40VP用アダプター |
| SG-ゴムプレート 90ΦG | 90 | 43 | 68 | 40VP・SGP |
| SG-ゴムプレート100ΦH | 100 | 55 | 77 | 50VP・SGP |

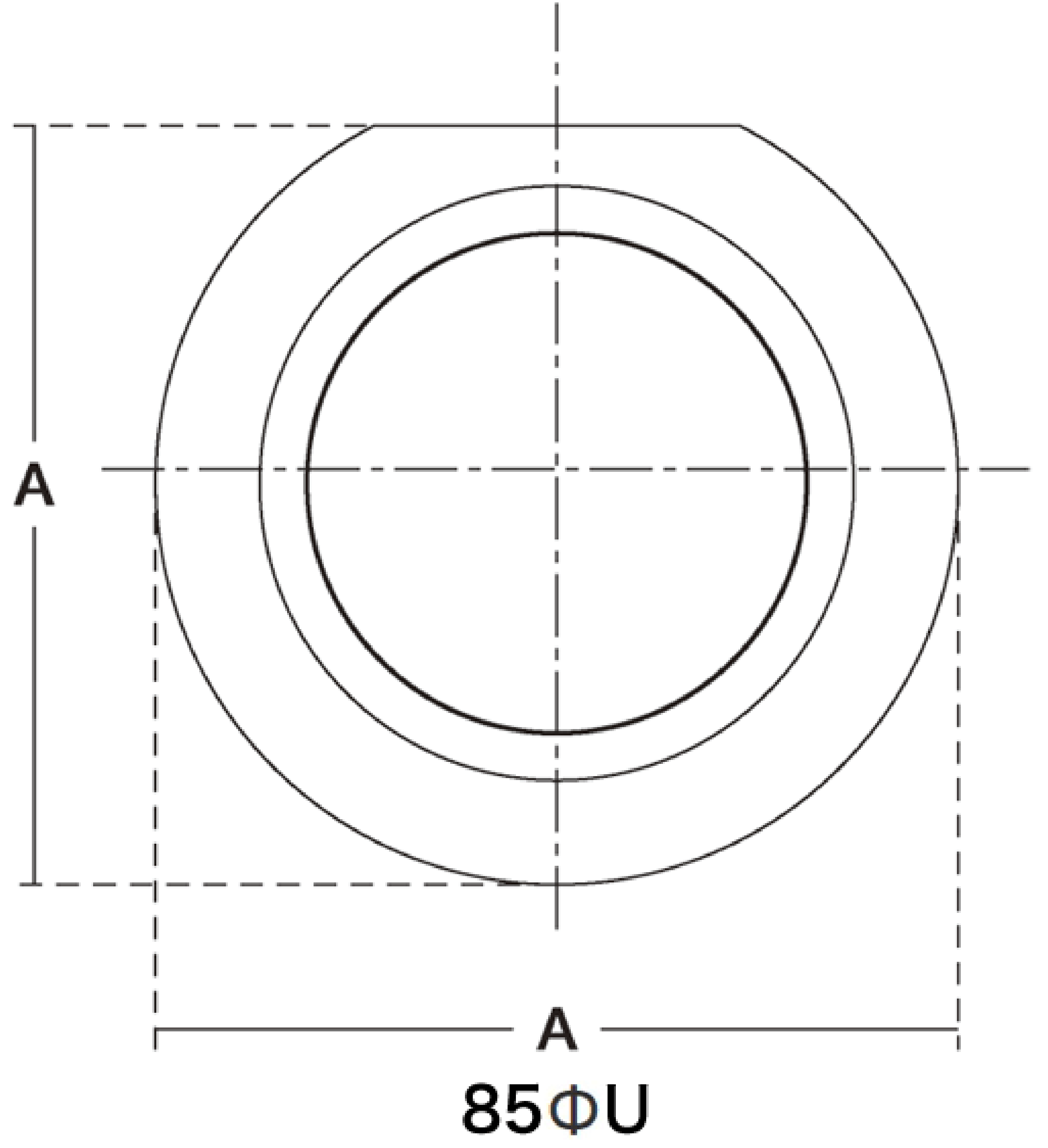

| SG-ゴムプレート 85ΦU | 85×90 | 56 | 67 | 50VP・SGP ＊U型タイプ 意匠登録済商品 |
| SG-ゴムプレート100ΦD | 100 | 45 | 71 | 40VP・SGP ＊注文前に在庫確認ください。 |
| SG-ゴムプレート120ΦK | 120 | 57 | 83 | 50VP・SGP ＊注文前に在庫確認ください。 |
特徴
・ パイプとプレートの間に隙間ができない。
・ 両面テープ付きでコーキング作業不要。
・ 仕上がりがきれい。
・ 耐熱性に優れている。
・ ハサミなどで簡単にきれる。
・ パイプの振動を床に伝えない。
注意事項
1.横に引っ張って取り付けないでください。
2.パイプとの隙間が無いことを確認してください。
3.接着面にホコリ等無いようにクリーニング後に取り付けてください。
4.両面テープ部分が浮かないようにしてください。
5.パイプの応力がかからないように取り付けてください。
6.予告なしに仕様が変更することがあります。
＊施工不良等による事故、破損については当社として責任を負いかねます。
