集合住宅向け一覧

タイプを選択すると詳細が表示されます。

偏芯タイプ

ストレートタイプ

エルボタイプ

ソケットタイプ

SGゴムプレート

サニタリーカバー

便器接続用

アダプター

雨トイカバー

室外機用防振ゴム

満水テスト治具

その他製品

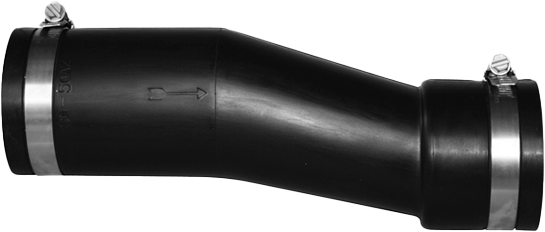

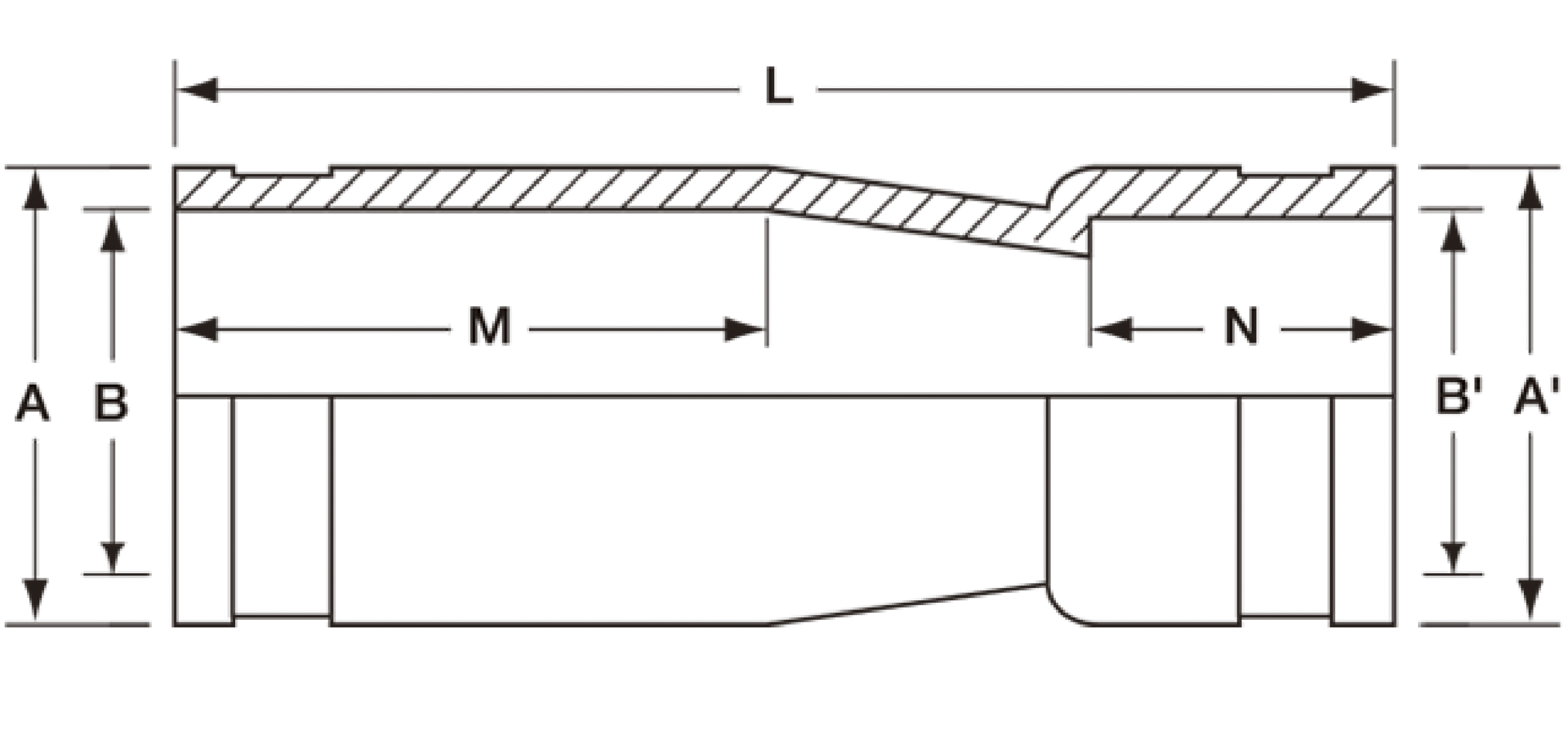

偏芯タイプ

×

横にスクロールできます→

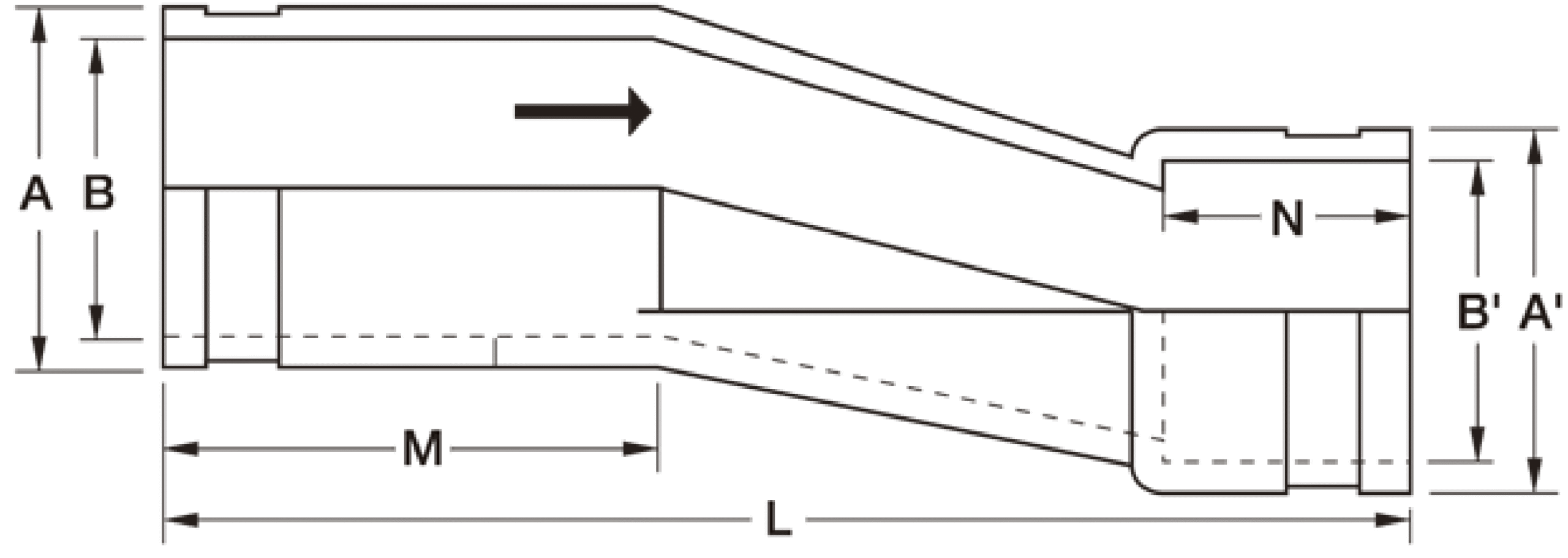

寸法表
品名/記号 A A' B B' M N L 偏芯 用途／使用パイプ
SG-50BZ 72 72 60 60 50 40 150 15 洗濯機防水パン用
ユニットバス用
50用　VP SGP
SG-50AZS 72 72 60 60 80 40 200 15 洗濯機防水パン用
ユニットバス用
50用　VP SGP
SG-50AZII 72 72 60 60 70 40 200 25 洗濯機防水パン用
ユニットバス用
50用　VP SGP
SG-50AZ 72 72 60 60 100 50 250 25 洗濯機防水パン用
ユニットバス用
50用　VP SGP
SG-80PZ 107 100 89 88 100 40 220 15 ユニットトイレ用
ユニットバス用
75用　VP SGP
M側50カット可
SG-80AZ 101 101 89 89 100 50 275 35 ユニットトイレ用
ユニットバス用
75用　VP SGP
SG-100AZ 127 127 113 113 120 60 275 30 ユニットトイレ用
ユニット配管の結び
100用　VP SGP
M側60カット可

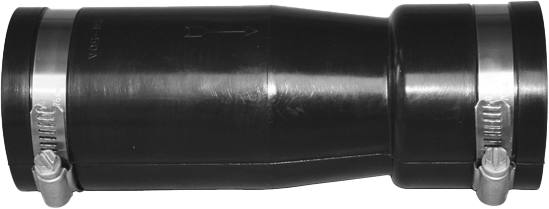

ストレートタイプ

×

横にスクロールできます→

寸法表
品名/記号 A A' B B' M N L 使用パイプ
SG-32A（VP用） 54 54 37 37 70 40 150 30用 VP
SG-32A（SGP用） 54 54 42 42 70 40 150 32用 SGP（32AL加工品）
SG-32AL 54 54 42 42 200 40 300 32用 SGP（30用VP加工可）
SG-40A 59 59 47 47 70 40 150 40用 VP SGP
SG-40AL 59 59 47 47 170 40 250 40用 VP SGP
SG-50A 72 72 60 60 100 50 200 50用 VP SGP
SG-50AL 72 72 60 60 200 50 300 50用 VP SGP
SG-65A 88 88 76 76 100 40 200 65用 VP SGP
SG-65AL
 88 88 76 76 150 40 250 65用 VP SGP
SG-80AS 101 101 89 89 60 50 185 75用 VP SGP
SG-80AC 101 101 89 89 150 50 275 75用 VP SGP
SG-100AC 127 127 113 113 120 60 250 100用 VP SGP

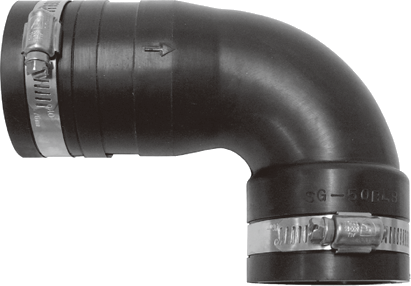

エルボタイプ

×

横にスクロールできます→

寸法表
品名/記号 A A' B B' M N I L 使用パイプ
SG-25BLA 51 43 31 31 40 40 95 78 25用　VP
SG-40BLS 59 59 47 47 40 24 100 50 40用　VP SGP
SG-40BLA 57 57 47 47 50 42 120 90 40用　VP SGP
SG-50BLA 72 72 60 60 38 38 120 90 50用　VP SGP
SG-50BLB 72 72 60 60 70 40 140 90 50用　VP SGP　
M側30カット可
SG-50BLL 72 72 60 60 70 40 215 100 50用　VP SGP
M側30カット可
SG-65BLA 88 88 76 76 100 40 200 105 65用　VP SGP
M側50カット可
SG-80BLSK 100 104 88 88 33 33 90 73 75用　VP SGP
SG-80BLEK 100 106 88 88 40 40 120 120 75用　VP SGP
SG-80BLCK 100 106 88 88 40 40 150 120 75用　VP SGP
SG-80BLACK 100 106 88 88 40 40 200 120 75用　VP SGP
SG-80BLBK 100 106 88 88 40 40 300 120 75用　VP SGP
※受注生産品
SG-80BLLK 100 106 88 88 40 40 400 120 75用　VP SGP
※受注生産品
SG-100BLA 130 130 114 114 110 50 200 130 100用　VP SGP
M側50カット可
SG-100BLS 130 130 114 114 80 50 150 120 100用　VP SGP
M側30カット可

＊M側カット可の商品以外は、両側ソケット受け口になります。
　両側ソケット受け口の商品は、上流（一次側）、下流（二次側）の指定はございません。
　受注生産品につきましては、ご注文時に納期を確認下さい。

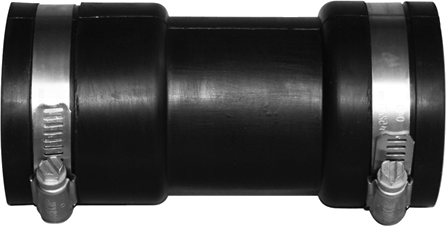

ソケットタイプ

×

横にスクロールできます→

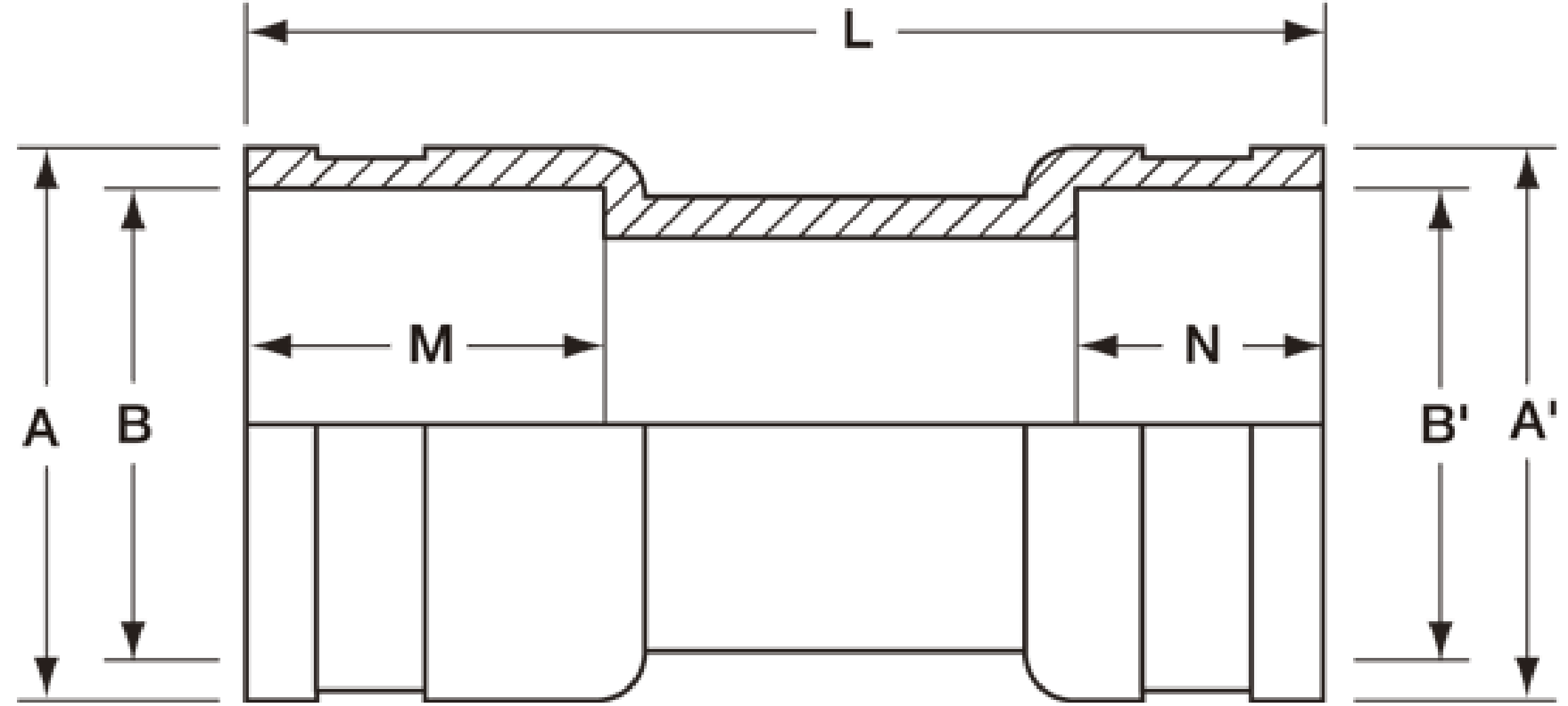

寸法表
品名/記号 A A' B B' M N L 使用パイプ
SG-50B 72 74 60 60 50 35 150 50用 VP SGP
SG-50BR 72 74 60 66 50 35 150 片側50用ソケット×50用
VP SGP
SG-80S 108 101 89 89 40 40 125 75用 VP SGP
SG-80A 105 101 88 88 40 40 140 75用 VP SGP
SG-80F 104 100 88 88 50 40 170 75用 VP SGP
SG-80E 106 102 88 88 50 40 200 75用 VP SGP
SG-80EL 104 100 88 88 50 40 230 75用 VP SGP
SG-100A 130 130 114 114 50 50 300 100用 VP SGP

＊75用は、ご注文時に納期確認下さい。

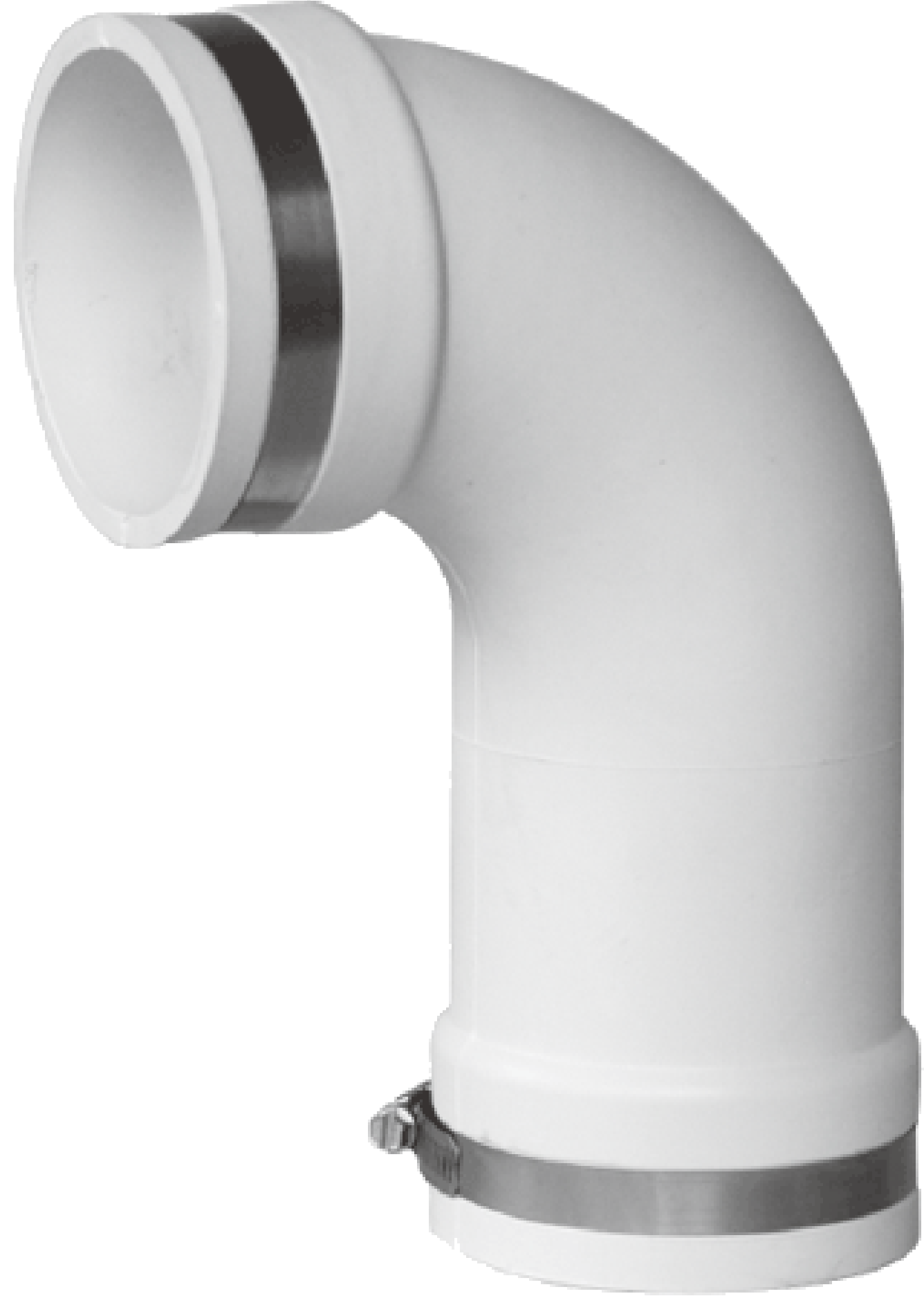

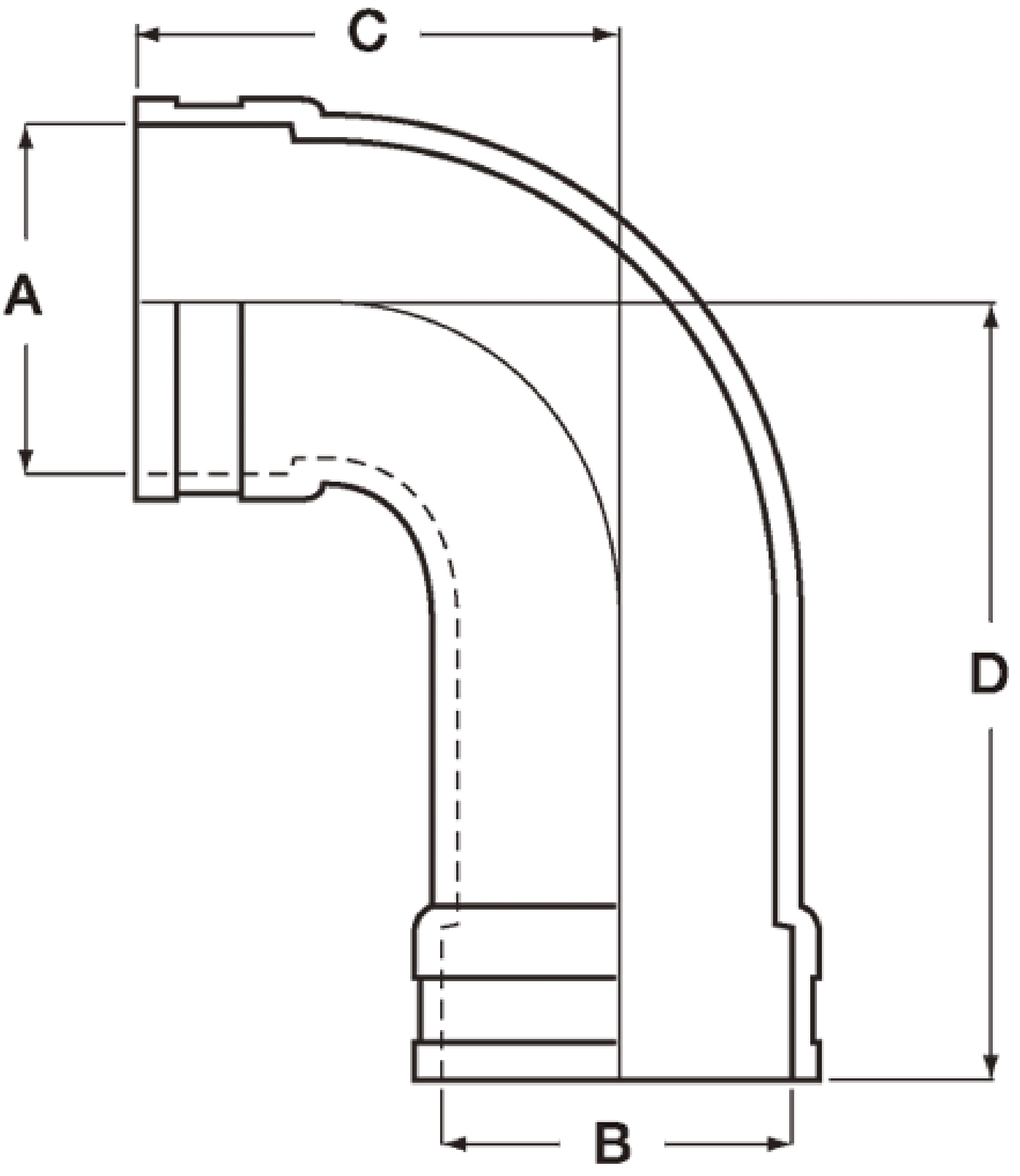

便器接続エルボタイプ

●使用パイプ：洋風和風大便器×75用 VP SGP
●使用色：アイボリー

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

在庫無くなり次第販売終了となります

×

横にスクロールできます→

寸法表
品名/記号 A(便器側) B(配管側) C D
SG-80BLS 92 88 73 90
SG-80BLE 94 88 120 120
SG-80BLC 94 88 120 150
SG-80BLAC 94 88 120 200

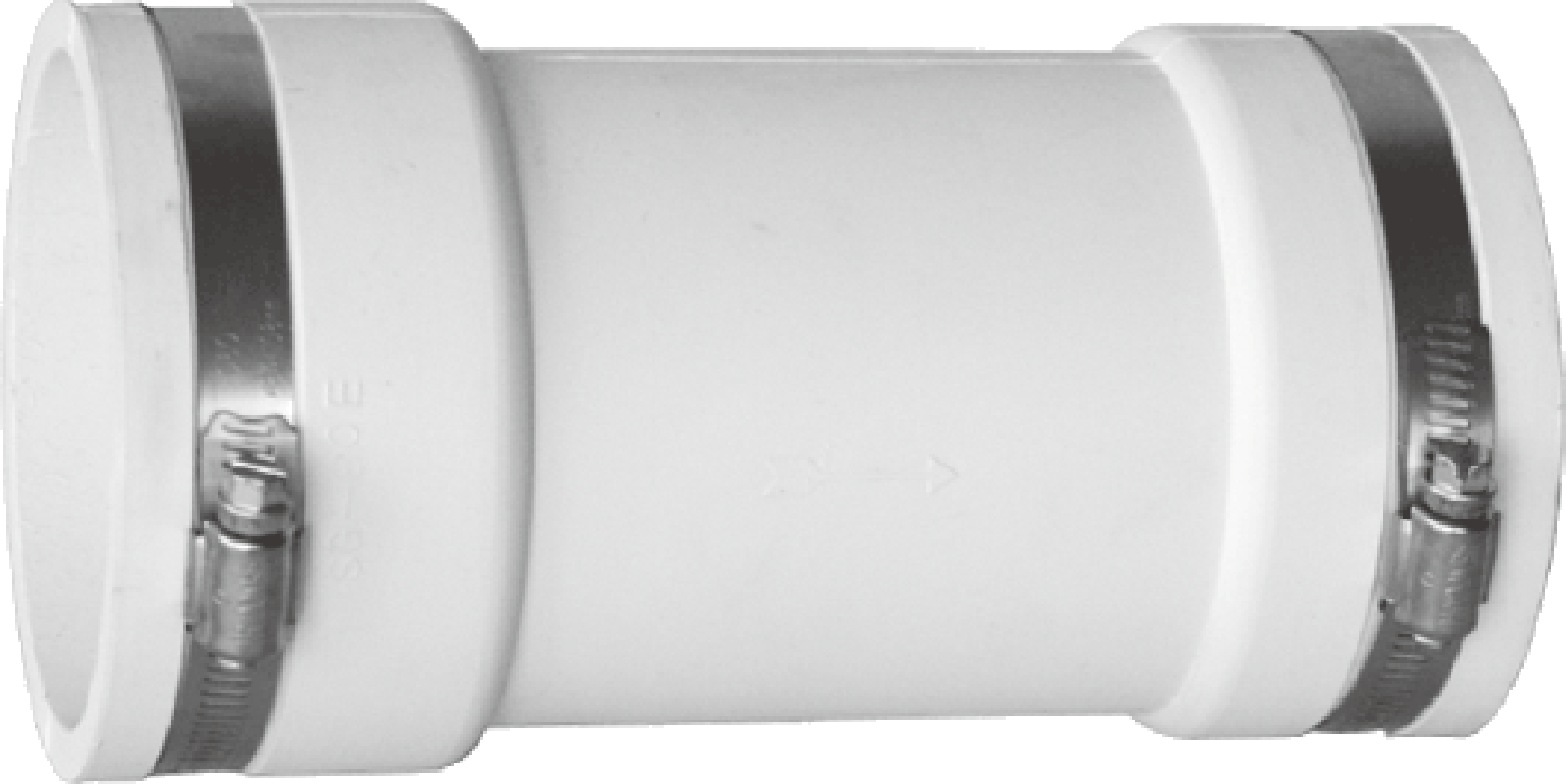

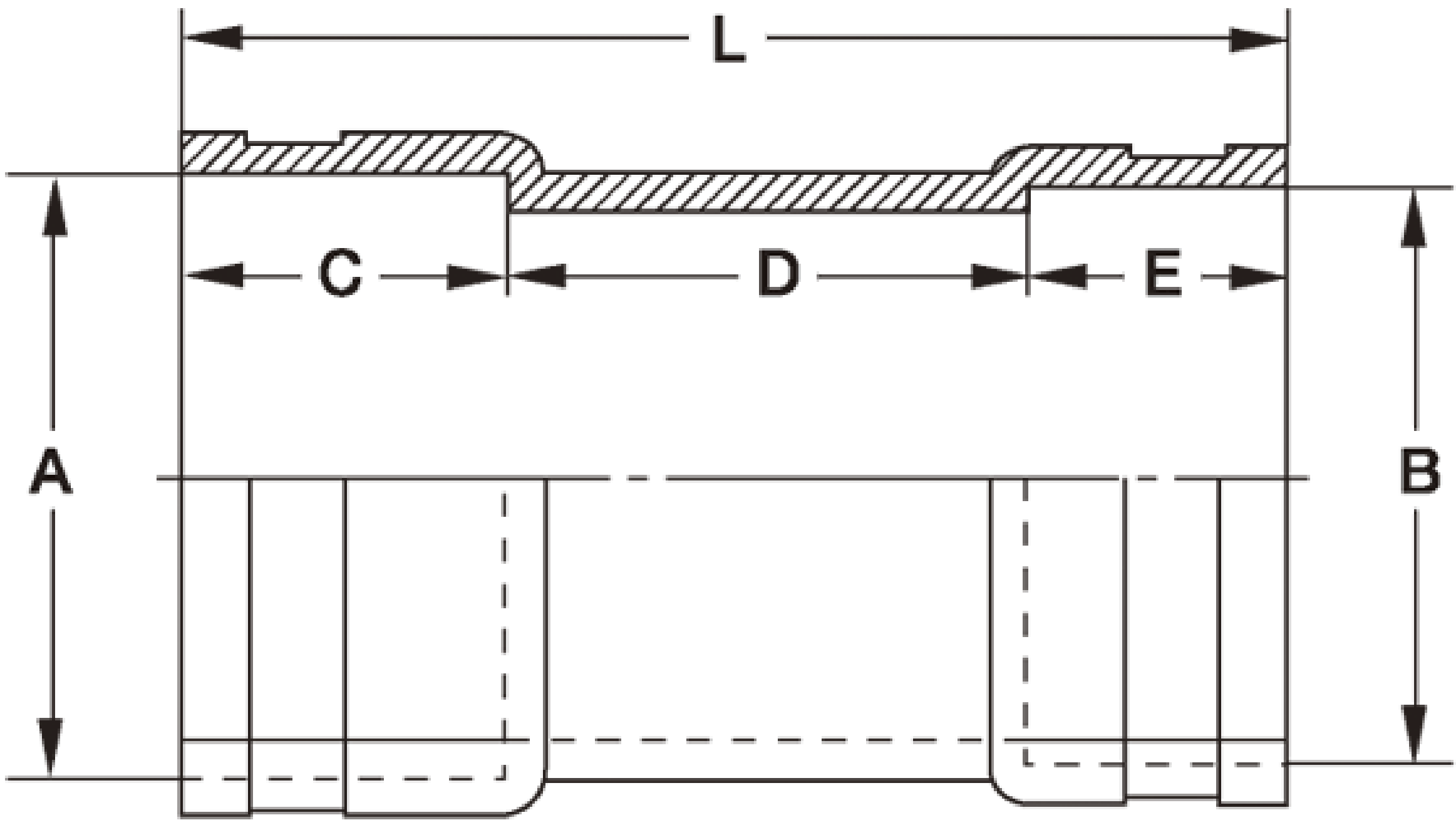

便器接続ストレートタイプ

●使用パイプ：洋風和風大便器×75用 VP SGP
●使用色：アイボリー

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

在庫無くなり次第販売終了となります

×

横にスクロールできます→

寸法表
品名/記号 L A(便器側) B(配管側) C D E
SG-80AE 83 94 89 50 3 30
SG-80E 200 92 88 50 110 40
SG-80EL 230 92 88 50 140 40

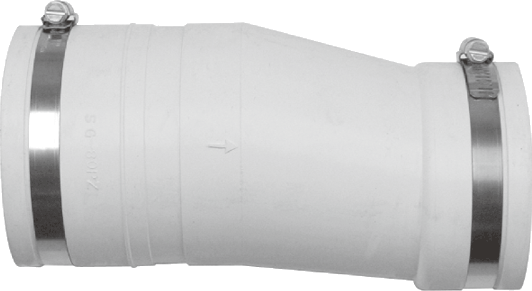

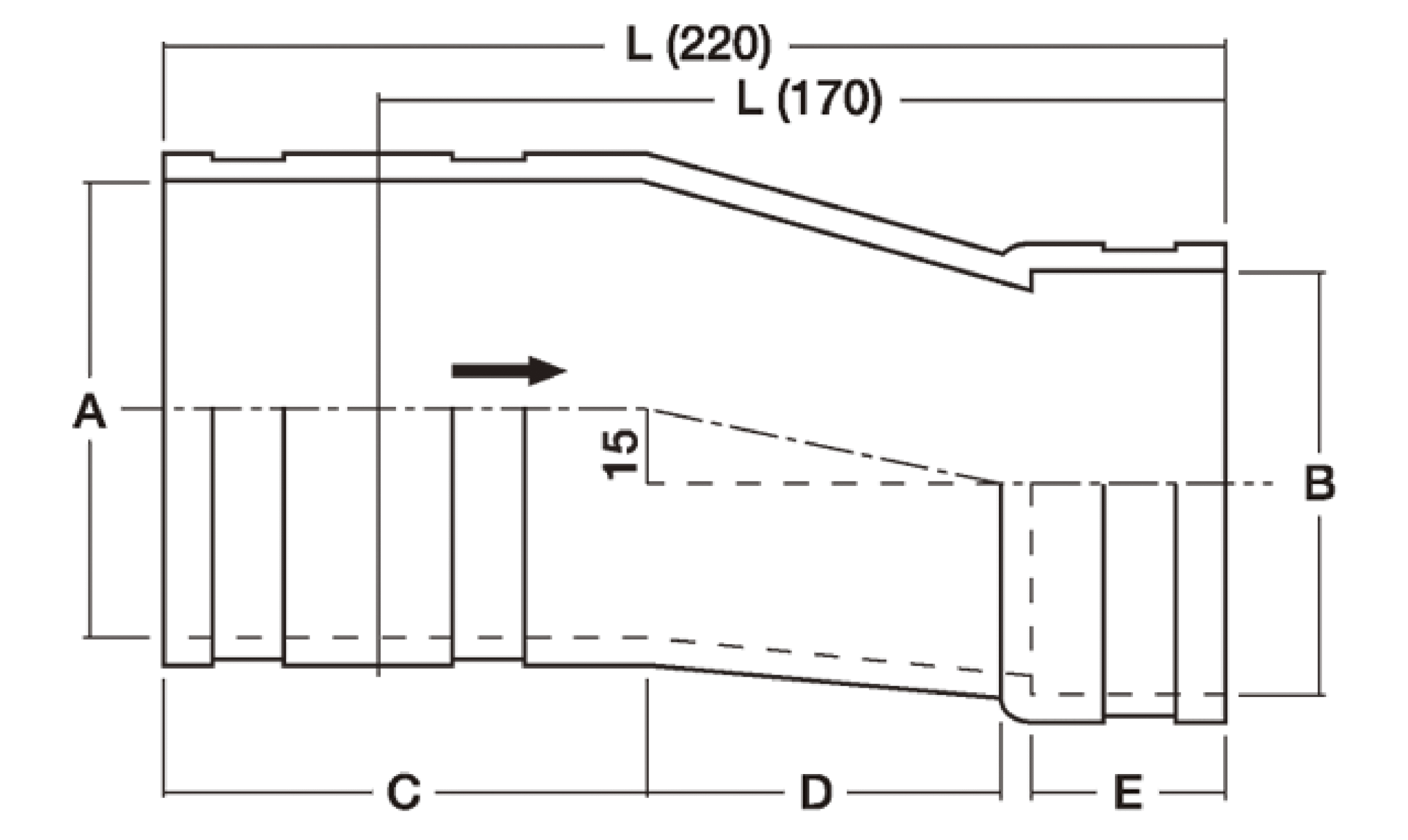

便器接続偏芯タイプ

●使用パイプ：洋風和風大便器×75用 VP SGP
●使用色：アイボリー

＊御注文前に在庫状況を確認下さい。
＊吐水口の口に合うものをお選び下さい。

在庫無くなり次第販売終了となります

×

横にスクロールできます→

寸法表
品名/記号 L A(便器側) B(配管側) C D E 偏芯
SG-80PZ 220・170 95 88 100・50 74 40 15

「注意事項」
＊L寸220または170のどちらかを御指定下さい。
＊最初に付属のオーリングを便器吐水口にセットして下さい。
　その上にSG-80PZをはめ込み、バンドの下にオーリングがくるようにして下さい。
　バンドはめり込む程締め込まないでください。

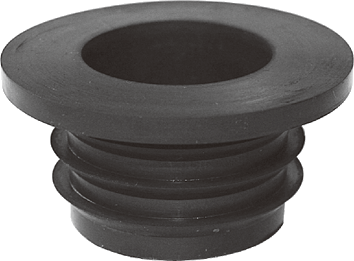

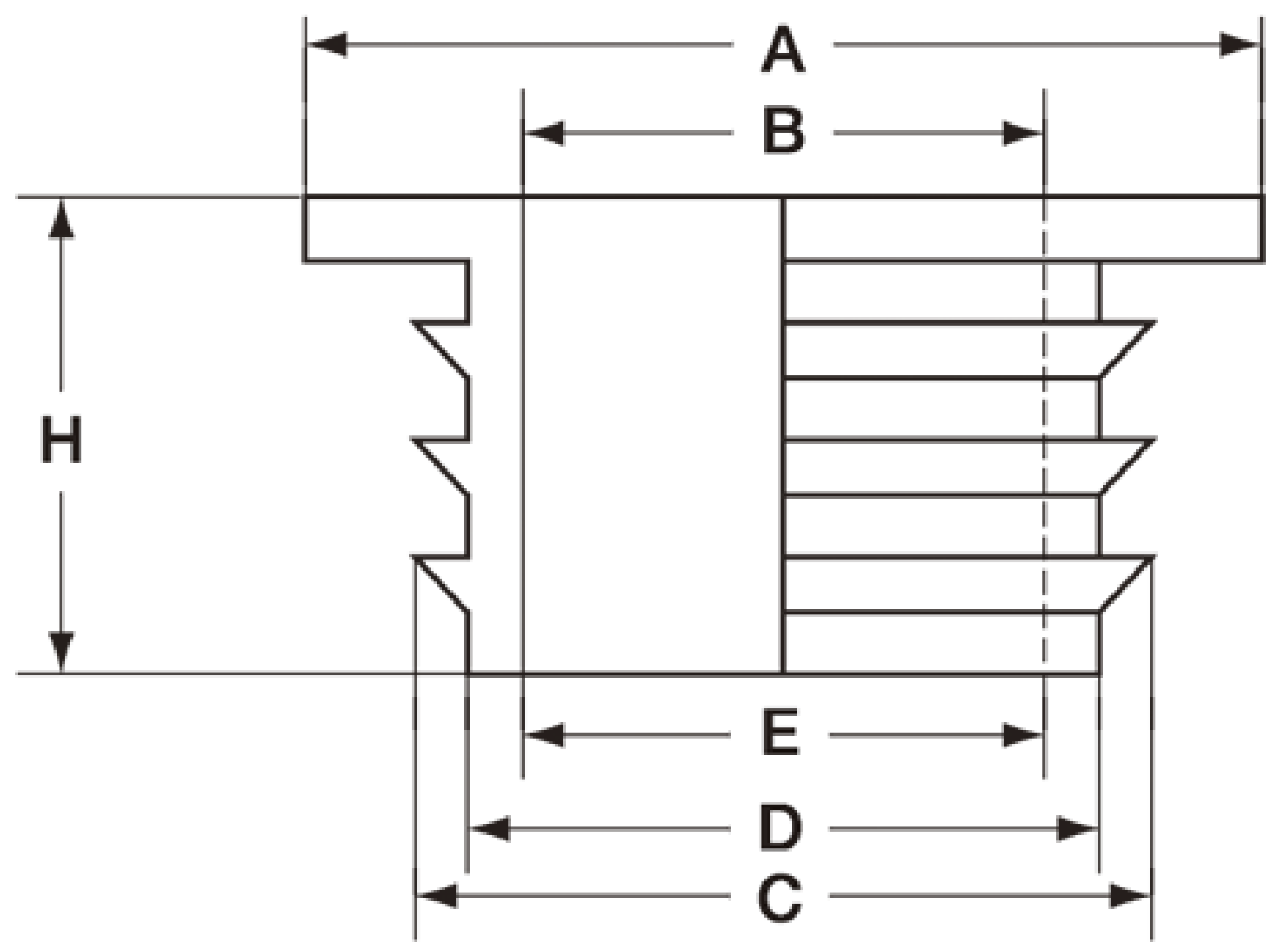

アダプター

×

横にスクロールできます→

寸法表
品名/記号 A B C D E H 用途/使用パイプ
SG-2530 45 25 35 30 24 18 手洗器　25P×VP30
SG-2540 52 25 43 36 32 22 手洗器　25P×VP40
（SG-2530+SG-32B）
SG-32B 52 32 43 36 32 20 洗面器　32P×VP40（Sトラップ用）
SG-32C 56 32 44.5 38 30 20 洗面器　32P×VU40（Pトラップ用）
SG-3250 70 32 52 45 37 38.5 32P×50VP
（SG-32B+SG-3850）
SG-3850 70 38 52 45 37 35 38P×50VP
SG-6540 80 48 70 53 43 42 40×65　VP SGP
※受注生産品
▲
