ディスポーザ用ジョイント
共通タイトル画像

ディスポーザ用ジョイント一覧

タイプを選択すると詳細が表示されます。

特徴

  • ・ 流れがスムーズである。
  • ・ 耐振性に優れている。
  • ・ 作業が簡単である。
  • ・ 耐熱性に優れている。
  • ・ メーカー各社の機器に対応出来る。
  • ・ 実績がある。

ストレート型

  • 1次側:VP-30 2次側:VP-30 →
    SG-38DPS
  • 1次側:VP-30 2次側:VP-40 →
    SG-3840DP
  • 1次側:VP-40 2次側:VP-40 →
    SG-40A
ストレート型寸法表
品名/記号 L寸法 1次
内径/呑込
2次
内径/呑込
SG-38DPS 80 38/35 38/35
SG-3840DP 80 38/40 48/40
SG-40A 150 47/40 47/40

ディスポーザメーカーより資料提供

ディスポーザメーカーより資料提供

エルボ型

  • 1次側:VP-30 2次側:VP-40 → SG-3840BLA
  • 1次側:VP-40 2次側:VP-40 → SG-40BLS
エルボ型寸法表
品名/記号 1次
内径/呑込
2次
内径/呑込
1次
芯寸法
2次
芯寸法
SG-3840BLA 38/35 48/40 70 70
SG-40BLS 47/40 47/24 100 50

ディスポーザメーカーより資料提供

ディスポーザメーカーより資料提供

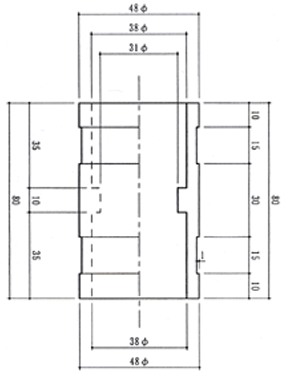

ストレート型 SG-38DPS

×

ストレート型 SG-3840DP

×

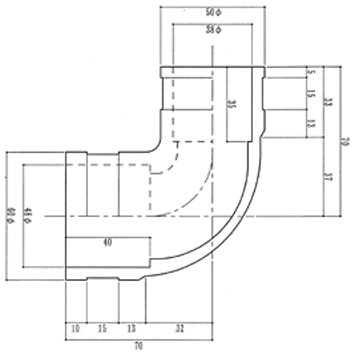

エルボ型 SG-3840BLA

×

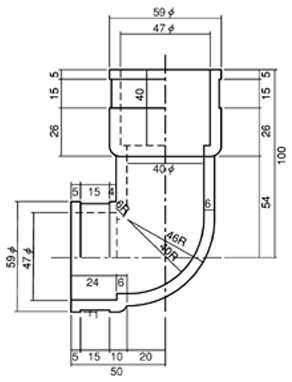

エルボ型 SG-40BLS

×
